Установка автомобильной сигнализации Pandora LX 3050 на LADA Priora NEW (с фото)

Автомобиль: LADA Priora NEW,
МКПП, комплектация Люкс
Устанавливаемая сигнализация: Pandora LX 3050

ОСОБЕННОСТИ АВТОМОБИЛЬНОЙ СЕРВИСНО-ОХРАННОЙ СИСТЕМЫ PANDORA LX 3050

Автомобильная сигнализация Pandora LX 3050 ориентирована на самый массовый сегмент рынка - недорогие новые автомобили российского производства. Самое большое внимание уделено удобству монтажа этой системы на новые автомобили LADA, такие как Kalina-2, Priora NEW, Granta, Largus.

Среди сервисных возможностей системы Pandora LX 3050 - автоматический запуск двигателя и управление предпусковым подогревателем по цифровой шине.

Охранно-сервисная система Pandora LX 3050 уникальна интегрированным LIN-интерфейсом для прямого подключения к цифровым шинам перечисленных выше автомобилей. Это современный интерфейс для управления целым рядом функций автомобиля, в частности, в LADA Priora NEW по LIN-интерфейсу происходит управление центральным замком и электростеклоподъемниками. В отличие от других вариантов подключения, при работе по LIN-интерфейсу не требуется вмешательства в силовую проводку автомобиля и установка дополнительных модулей, которые к тому же могут некорректно работать с уже имеющимися штатными блоками управления электрооборудованием. Благодаря этому не только существенно упрощается монтаж сигнализации, но и нет проблемы окисления и подгорания силовых соединений, и, как следствие, выхода из строя штатной проводки автомобиля. Отметим, что на данный момент на рынке охранно-сервисные системы Pandora - единственные охранные комплексы, где реализована работа с LIN-интерфейсом автомобиля.

С помощью LIN-интерфейса сигнализация Pandora LX 3050 интегрируется в единое целое со штатной охранно-сервисной системой LADA Priora NEW. Это позволяет корректно управлять центральным замком, электростеклоподъемниками, а также реализовать функцию SLAVE (когда штатный брелок включает сигнализацию). Помимо этого в качестве приятного бонуса для LADA Priora NEW сигнализация Pandora LX 3050 через LIN-интерфейс дает возможность получить функцию дистанционного управления закрытием и открытием багажника с брелока.

В охранно-системном комплексе Pandora LX 3050 применяется алгоритм шифрования AES128, также известный как Rijndael (Рэндэл). Точно такой же алгоритм шифрования используется для топовой модели марки – в системе Pandora DXL 5000 NEW. На данный момент AES128 – это один из самых распространённых алгоритмов симметричного шифрования, который обеспечивает наиболее высокий уровень защиты информации от дешифровки. Для «вскрытия» такого алгоритма диалогового кодирования потребуются десятки лет рабочего времени самого современного суперкомпьютера, что делает сигнализацию Pandora LX 3050 неуязвимой для «вскрытия» кодграбберами.

Сигнализация Pandora LX 3050 обеспечивает устойчивую работу в самых сложных с точки зрения радиопомех условиях. Использование узкого канала радиосвязи и современных помехозащищенных видов модуляции сигнала позволяют фиксировать и выделять сигнал брелока даже среди мощных городских и индустриальных помех без необходимости увеличения мощности сигнала. Благодаря этому не только снижается энергопотребление системы, но и затрудняется фиксация сигнала злоумышленниками. Для радиосвязи брелока и сигнализации в Pandora LX 3050 предусмотрено 12 узкополосных радиоканалов связи. Если предустановленный канал окажется излишне зашумлен городскими и индустриальными помехами, можно выбрать менее зашумленный вариант, чтобы увеличить дальность работы брелока.

Базовый блок системы Pandora LX 3050 имеет удобные монтажные габариты и дополнительные защищенные разъемы.  Для реализации автозапуска использован отдельный силовой разъём (зажигание, стартер, АСС) с нагрузочной способностью до 30А. Блок сигнализации имеет широкие коммутационные возможности, в том числе для полностью аналогового подключения. Построенный на базе мощного ARM- микроконтроллера, базовый блок сервисно-охранной системы Pandora LX 3050 имеет интегрированную поддержку моторных шин CAN-DRIVE, интегрированный LIN-драйвер, 8 силовых реле (6х20А, 2х10А, реле зажигания 30А), интегрированный датчик температуры салона и mini-USB порт настройки параметров и обновления ПО.

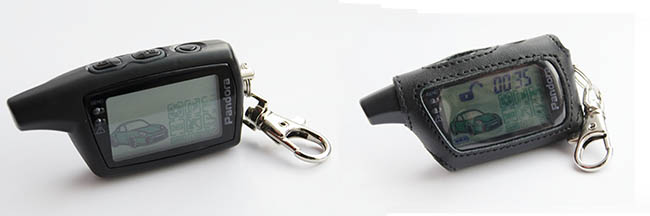

Обновленный брелок D-074 сигнализации Pandora LX 3050 получил новое одноплатное исполнение с мощным ARM-микроконтроллером и увеличенной яркостью светодиодной подсветки экрана.

Брелок сигнализации Pandora LX 3050 позволяет управлять всеми режимами автомобильной охранно-сервисной системы, а также контролировать состояние автомобиля. Высокую информативность и функциональность брелока обеспечивает сегментный ЖК-дисплей, светодиодные индикаторы состояния и звуковой извещатель. Дисплей брелока D-074 обеспечивает комфортный уровень контрастности, как в условиях высокой освещённости, так и в полной темноте.

В обновленном брелоке сигнализации Pandora LX 3050 использованы новые эргономичные кнопки управления на силиконовом подвесе с отдельным механизмом толкателей и реализовано пылезащитное исполнение с дополнительными уплотнителями. В комплекте поставляется защитный кожаный чехол для брелока.

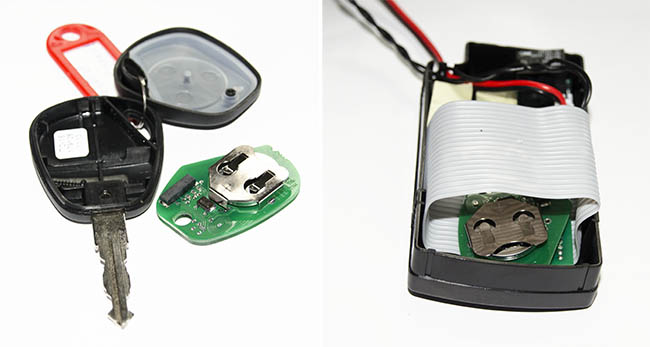

Дополнительный брелок сервисно-охранной системы Pandora LX 3050 поддерживает все основные команды управления и обладает сверхнизким энергопотреблением. Он имеет 3 кнопки управления, раздельные кнопки постановки/снятия системы с охраны. Питание дополнительного брелока осуществляется с помощью элемента питания CR 2032.

Pandora LX 3050 может быть быстро установлена без использования компьютера, при этом система поддерживает работу с программой Alarm Studio. Эта программа позволяет легко настроить параметры работы системы с помощью компьютера, а режим диагностики поможет избежать досадных ошибок на этапе монтажа сигнализации.

Стоимость сервисно-охранной системы Pandora LX 3050 - 7 960 рублей.

Установка сигнализации Pandora LX 3050 на LADA Priora NEW

Для установки сервисно-охранной системы Pandora LX 3050 на автомобиль LADA Priora NEW мы будем использовать подкаптное пространство и пространство под торпедой, где будут установлены все необходимые датчики и произведены все подключения.

ПОД КАПОТОМ

Под капотом LADA Priora NEW будет установлена сирена сигнализации и датчик температуры двигателя автомобиля.

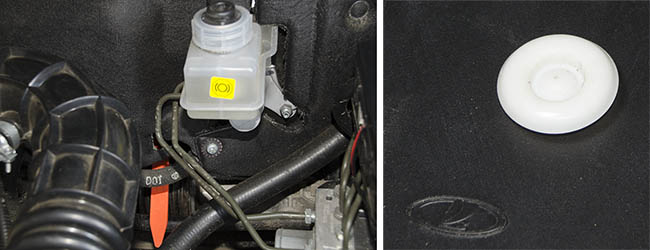

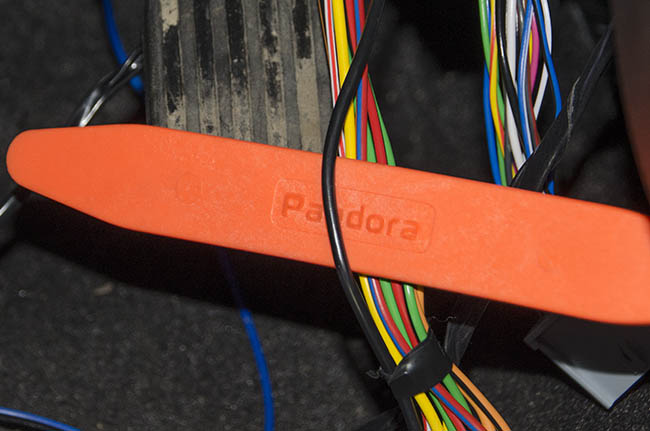

Проход в подкапотное пространство LADA Priora NEW осуществляется через штатное отверстие в левой стороне переборки над педалью акселератора – место прохода отмечает пластиковая лопатка. Оно закрыто белой пластиковой заглушкой, которую надо будет снять. Провода необходимо протянуть через отверстие и установить заглушку на место.

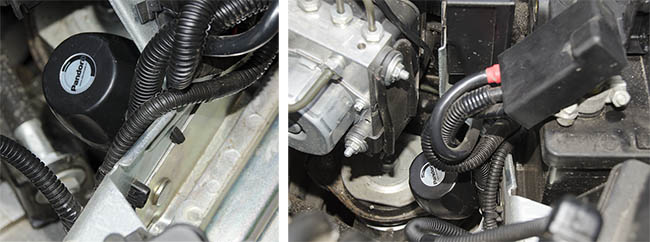

Сирену сигнализации легко и удобно можно установить на площадке аккумулятора с задней стороны вблизи блока ABS – здесь не приходится портить кузов, используя саморезы. Благодаря штатной шпильке с гайкой сирена здесь удобно крепится. Длина проводов при этом минимальна, а в данном месте сирена не бросается в глаза

На головке блока цилиндров LADA Priora NEW с левой стороны есть штатное отверстие с резьбой. Сюда можно установить датчик температуры двигателя. Для крепления датчика вам понадобится болт с резьбой М6 не более 1 см длиной.

В САЛОНЕ

Снятие пластиковых деталей обшивки салона

При установке сигнализации Pandora LX 3050 будет необходим частичный демонтаж пластиковых деталей салона автомобиля. В торпеде LADA Priora NEW нужно будет снять подрулевую панель, рулевой кожух и пластиковую накладку центральной консоли вблизи педали газа. Помимо этого для прокладки кабеля RF-модуля сигнализации будет сниматься пластиковая накладка левой передней стойки.

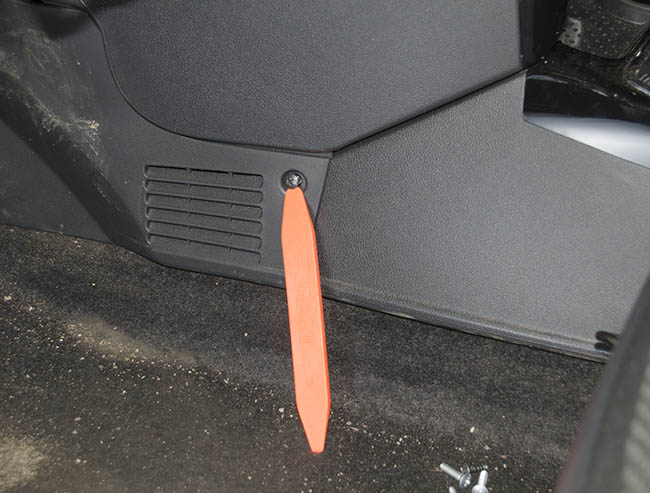

Для демонтажа подрулевой панели LADA Priora NEW необходимо открутить три пластиковых винтовых фиксатора с «барашками». Они расположены в нижней части панели. Вверху расположены три клипсы. Снимать панель с клипс удобнее с помощью пластиковой лопатки. Сдергивая панель с фиксаторов на себя, необходимо соблюдать осторожность, поскольку пластик хрупкий и в процессе разборки может треснуть.

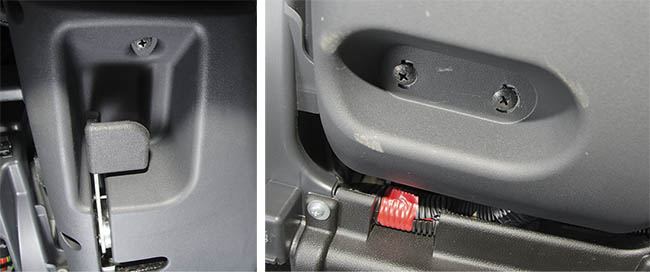

Снятие рулевого кожуха LADA Priora NEW: тут надо открутить 2 винта и 5 саморезов. Обратите внимание, что некоторые из них видны только с самого нижнего ракурса.

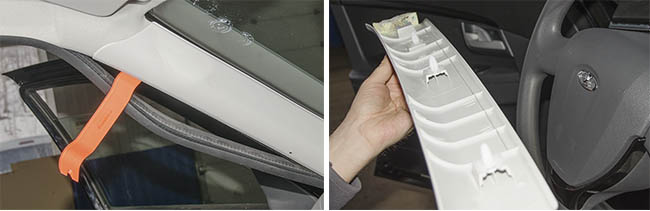

Перед тем как приступить к демонтажу нижней части торпеды LADA Priora NEW, снимем пластиковую накладку левой передней стойки для дальнейшей прокладки кабеля RF-модуля сигнализации Pandora LX 3050. Накладка крепится на трех клипсах. Частично сняв уплотнитель двери, аккуратно убираем накладку с помощью пластиковой фомки.

Чтобы открыть доступ к проводке автомобиля и блоку управления электрооборудованием кузова (BCM) LADA Priora NEW нужно снять пластиковую накладку центральной консоли вблизи педали газа. Для этого надо открутить один саморез и потянуть накладку вниз, чтобы вынуть фиксаторы из пазов.

Теперь в LADA Priora NEW все готово для подключения сигнализации Pandora LX 3050 к электропроводке автомобиля.

Подключение сервисно-охранного комплекса Pandora LX 3050 к электропроводке LADA Priora NEW

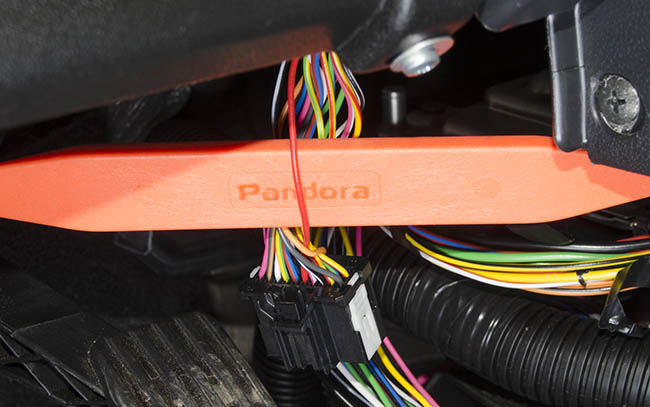

В верхней части за накладкой центральной консоли в области педали газа скрытно расположен блок управления электрооборудованием кузова. Он закреплен на металлической рамке и имеет четыре разъема. В дальнейшем блок управления кузовным электрооборудованием будет снят для продолжения монтажа сигнализации.

Блок управления электрооборудованием кузова автомобиля LADA Priora NEW: вид снизу. Обозначим разъемы на блоке латинскими буквами A, B, C, D.
В данном случае для установки сигнализации Pandora LX 3050 мы будем преимущественно использовать только два разъема – A и C, хотя часть подключений можно сделать и в разъеме D. Последний будет использоваться только для подключения массы сигнализации к массы кузова. Разъем B нам не понадобится, но и тут могут быть сделаны подключения.

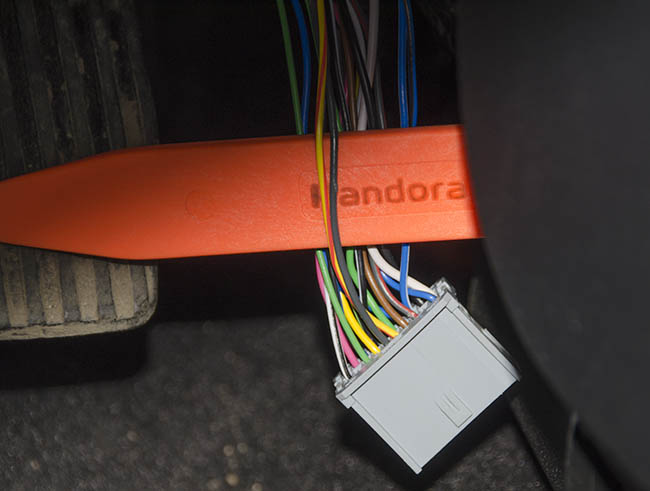

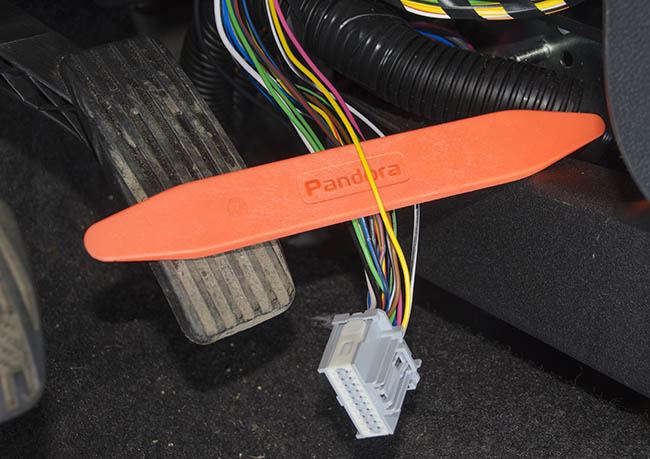

Работу начнем с разъемом C. На фотографии он уже рассоединен со жгут проводов.

Работа с разъемом С блока управления электрообрудованием кузова

В разъеме С в LADA Priora NEW будет сделано наибольшее количество подключений, поэтому начнем с него. Тут будет произведено подключение к концевикам дверей и багажника, а также будет сделано подключение к цифровым шинам CAN и LIN.

На фотографии выше в жгуте выделены три концевика. Водительская дверь – синий провод с черной полосой, концевик передней правой двери – коричный провод, концевики задних дверей – провод серого цвета с красной полосой.

Поскольку в сигнализации Pandora LX 3050 предусмотрен только один провод для контроля концевиков дверей, для согласования и развязки с проводкой автомобиля нужно использовать три диода. Их скручиваем вместе и подключаем к сигнализации.

Концевик багажника в LADA Priora NEW – провод желтого цвета в разъеме C.

Теперь выделим провода шины CAN. В LADA Prira Это два провода. CAN-H – это желтый провод с красной полосой, CAN-Low – серый. Провода CAN-H и CAN-Low слабо переплетены друг с другом, образуя витую пару.

И, наконец, в этом же разъеме подключается уникальная функция, реализованная в сервисно-охранном комплексе Pandora LX 3050 – это подсоединение к LIN-интерфейсу автомобиля. В данном случае это синий провод с белой полосой. К нему нужно подключиться в разрыв. Белый провод сигнализации подключается ближе к разъему, провод черного цвета – к противоположному участку цепи.

Работа с разъемом А блока управления электрообрудованием кузова

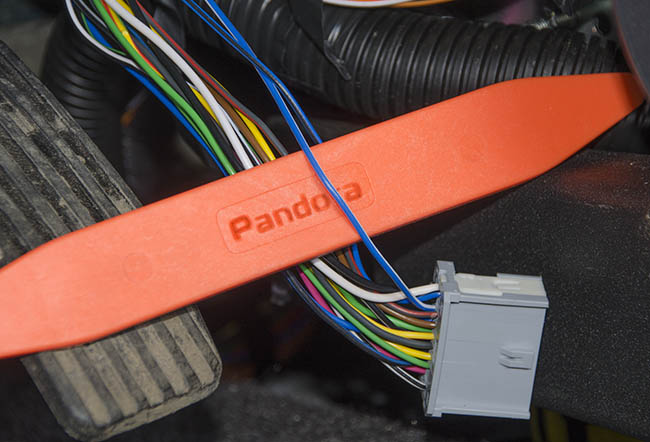

В разъеме А будут сделаны следующие подключения штатной электропроводки LADA Priora NEW к сигнализации Pandora LX 3050:

- концевик капота,
- управление световой сигнализацией автомобиля  (в LADA Priora NEW это не единственный вариант ее подключения, о чем будет сказано далее).

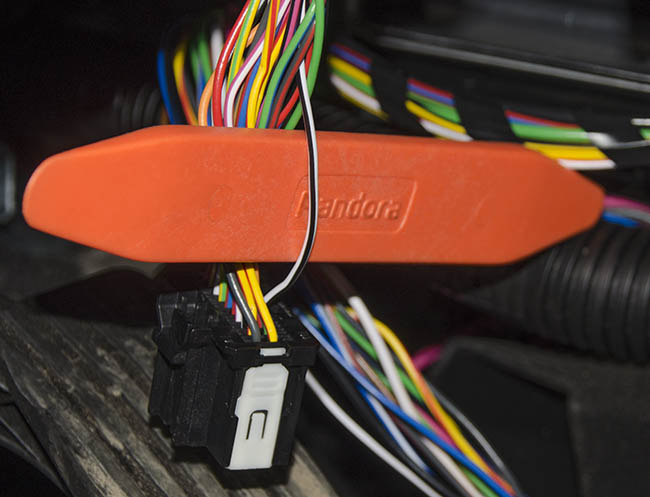

Концевик капота в LADA Priora NEW – белый провод с черной полосой.

Красный провод в разъеме А отвечает за управление световой сигнализацией автомобиля. Подключение к этому проводу производится по минусу.

Отметим, что в LADA Priora NEW возможен не только потенциальный, но и силовой вариант подключения сигнализации Pandora LX 3050 к управлению световой сигнализацией автомобиля. В этом случае подключение осуществляется в разъеме B. За силовым управлением сигнализацией в разъеме B отвечают синий и синий с черной полосой провода – это правый и левый борт автомобиля, соответственно.

Работа с разъемом D блока управления электрообрудованием кузова

В разъеме D подключается массовый провод сигнализации Pandora LX 3050 к массовому проводу кузова LADA Priora NEW.

Подключение автозапуска двигателя и обходчика иммобилайзера

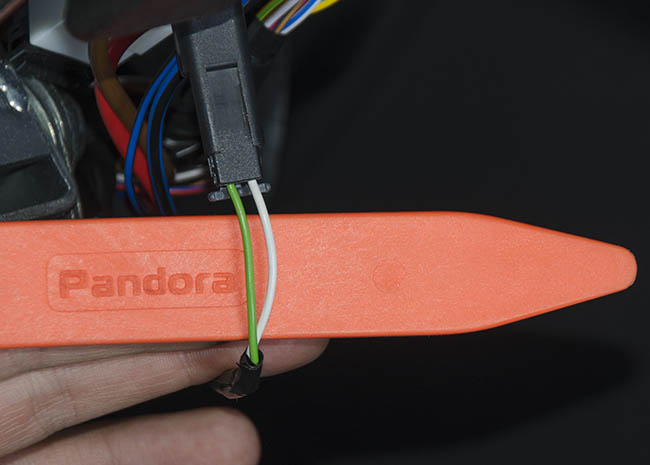

Так выглядит разъем штатной рамки иммобилайзера на LADA Priora NEW. Обходчик иммобилайзеа подключается в разрыв любого из проводов.

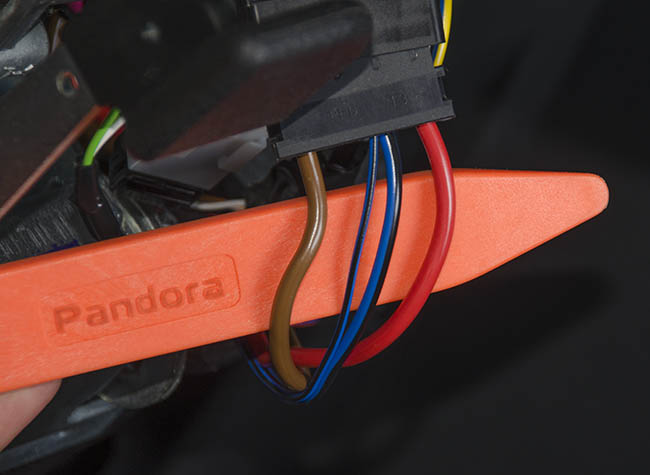

Разъем замка зажигания LADA Priora NEW. К нему подключается автозапуск. Коричневый провод – это постоянный плюс (+12В). Здесь будет осуществляться питание сигнализации Pandora LX 3050. Красный провод – это стартер. Два синих провода с черной полосой (тонкий и толстый) – это зажигание. Они подключены параллельно, поэтому если есть необходимость подключиться «в разрыв», необходимо их разрезать, соединитьвместе и подключить по схеме зажигания «в разрыв».

Для реализации дистанционного запуска двигателя необходим штатный ключ автомобиля. В данном случае LADA Priora NEW имеет в ключе электронный чип. Чтобы в обходчик иммобилайзера не вкладывать и механическую часть ключа - жало, которое позволяет разблокировать руль, достаточно вложить в рамку только чип ключа. Чтобы изъять электронный чип из ключа, надо открутить один саморез, открыть ключ чем-нибудь острым и вынуть его. Батарейку при этом можно убрать  – она не нужна. Сам чип вкладывается в обходчик.

Пример подключения силовых проводов к жгуту проводов от замка зажигания для реализации функции автоматического запуска двигателя на LADA Priora NEW.

Установка и подключение RF-модуля сигнализации Pandora LX 3050

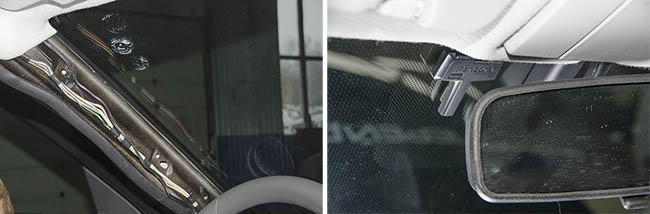

Лобовое стекло LADA Priora NEW имело электрообогрев. Поэтому антенна RF-модуля сигнализации Pandora LX 3050 была прикреплена на специально выделенное для установки дополнительных аксессуаров пространство лобового стекла, где отсутствуют нити электрообогрева. Установка RF-модуля в другом месте существенно снизит дальность работы сигнализации.

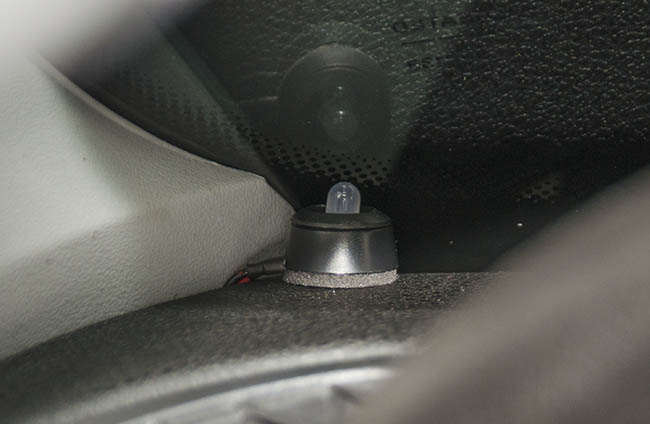

Светодиодный индикатор состояния работы сигнализации Pandora LX 3050 устанавливается на торпеду без повреждения передней левой стойки автомобиля. Красное мерцание диода сигнализирует о режиме работы сигнализации. Помимо этого световая индикация реализована предусмотрена и для антенны RF-модуля – она имеет собственный оранжевый светодиод.

Монтаж базового блока сигнализации Pandora LX 3050 на LADA Priora NEW

Для завершения монтажа сигнализации Pandora LX 3050 на LADA Priora NEW сначала демонтируем блок управления электрооборудованием кузова. Можно обойтись без демонтажа, но в данном случае удобнее снять блок, открутив две гайки крепления блока.

На блоке управления электрооборудованием кузова есть плоская площадка для удобного размещения базового блока системы Pandora LX 3050. В этом месте блок незаметен даже после снятия пластиковых деталей обшивки салона.

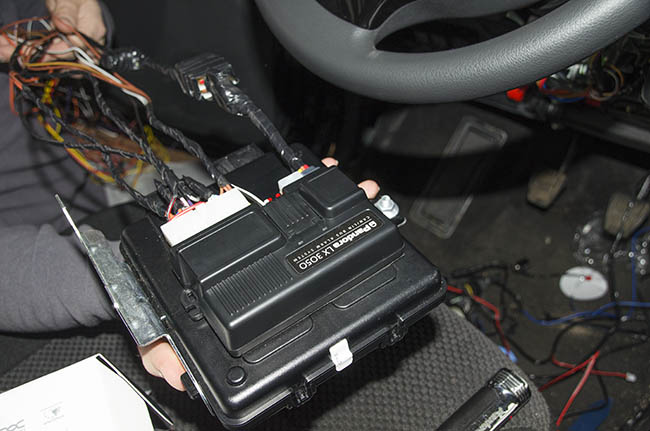

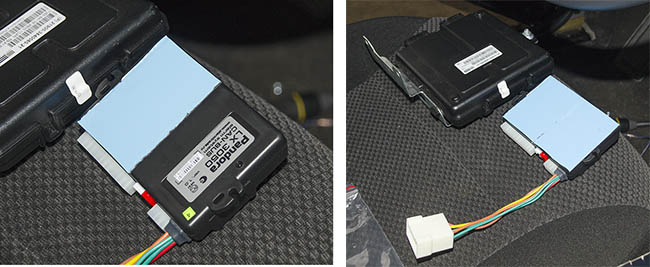

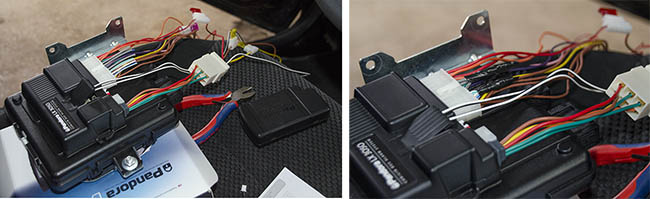

Базовый блок сигнализации Pandora LX 3050 крепим на блок управления электрооборудованием кузова LADA Priora NEW с помощью двустороннего скотча.

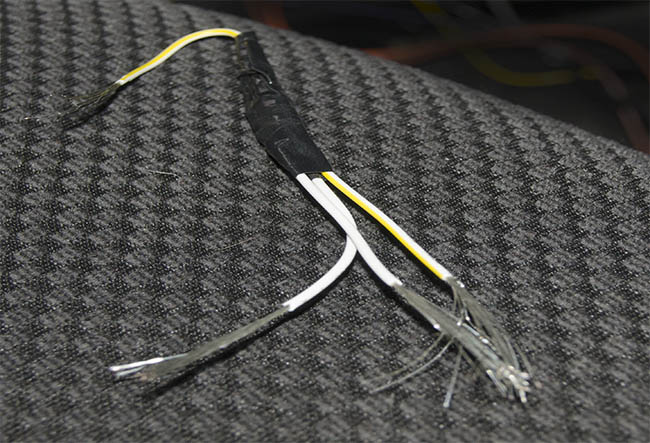

Неиспользованные провода базового блока сигнализации Pandora LX 3050 необходимо обрезать и зажгутовать.

Теперь оставшуюся проводку аккуратно зажгутовать, скрыв обрезанные провода.

После этого завершить установку сигнализации, сделав необходимые соединения с электропроводкой автомобиля в соответствии с найденными ранее местами для подключения всех используемых функций. Получившиеся соединения аккуратно зажгутовать, лишние провода убрать.

После того, как все соединения сделаны, провода зажгутованы и убраны, установить блок управления электрооборудованием кузова и базовый блок сигнализации за центральную консоль, на штатные крепежи блока BCM.

Также нужно установить сервисную кнопку сигнализации Valet в потайное, но доступное место.

Для LADA Priora NEW возможны два варианта – программирование настроек с помощью ПК и программы Alarm Studio до установки системы на автомобиль, либо с помощью кнопки Valet после инсталляции системы.

В инструкции к установке системы, которая идет в комплекте с сигнализацией, подробно описывается, как это можно сделать. Процесс простой и не займет много времени.

В данном случае нам для установки системы понадобилось разрешить всего один пункт I-19 – управление штатной охранной системой автомобиля. После разрешения этого пункта, заработала штатная функция доводчика стекол, реализованная по шине LIN.

Завершение установки сервисно-охранного комплекса Pandora LX 3050 на LADA Priora NEW

Перед тем, как обратно собрать приборную панель автомобиля, надо протестировать работу сигнализации. Если все в порядке, установить все снятые детали обшивки на свои места.

Для завершения установки сигнализации Pandora LX 3050 после окончания монтажа необходимо сменить заводской пин-код. По умолчанию он устанавливается как 1111. Это слишком простой код, не обеспечивающий должной безопасности сервисно-охранной системы. Поэтому процедуру смены пин-кода нужно произвести обязательно. Это может сделать как мастер-установщик, так пользователь с помощью простых манипуляций, указанных в инструкции к установке сигнализации.

Консультацию по установке сервисно-охранного комплекса Pandora LX 3050 проводил специалист технической поддержки компании ООО "Пандора Трейд" Алексей Петрунек
Фотографии и текст Натальи Парамоновой
