Сигнализации StarLine: просто добавь GSM!

Дополнить уже установленную сигнализацию GSM-модулем StarLine и превратить ее в полноценный охранно-телематический комплекс можно легко и собственными руками. Как это сделать – читайте в нашем материале.



Превратить уже установленную сигнализацию в охранно-телематический комплекс с помощь GSM-модуля StarLine можно легко и собственными руками. Вместе со специалистом компании Старлайн Андреем Масловым подробно разберем рассмотрим установку GSM-модуля STARLINE GSM-Мастер на примере автомобиля Mitsubishi Lancer с установленной сигнализацией StarLine E90.

Комплекты STARLINE GSM-Мастер предназначены для охранных систем StarLine нового поколения с гибкой архитектурой: StarLine E60/E90/A64/A94/B64/B94/D64.  Телематические модули StarLine, входящие в комплект, позволяют управлять безопасностью автомобиля из любой точки мира с помощью интернет странички, мобильного телефона и бесплатного мобильного приложения StarLine Телематика для смартфонов на базе iOS и Android.

Это не только серьезно осложняет работу угонщикам автомобилей, но и позволяет с удобством получать информацию

Автосигнализации StarLine, оснащенные GSM/GPS модулем, не просто осложняют жизнь угонщикам автомобилей и дают уверенность владельцу автомобиля. Использование GSM/GPS модулей позволяет создать эффективный охранно-поисковый комплекс. При использовании такого комплекса владелец получает возможность не только определять место расположения своего автомобиля, но и управлять автосигнализацией, а также принимать сообщения о вторжении в автомобиль практически без ограничения расстояния - везде, где действуют операторы сотовой связи.

Передача данных и команд управления в охранно-телематических комплексах, оснащенных GSM-модулями StarLine, происходит по каналу связи GSM. Информация о состоянии автомобиля, срабатывании охранных датчиков и другие данные приходит на телефон владельца в виде голосового оповещения или в виде SMS сообщений. Вид оповещения владелец может выбирать программированием.

Итак, переходим собственно к установке GSM-модуля STARLINE GSM-Мастер.

1. Разборка приборной панели.

Для установки GSM-модуля STARLINE GSM-Мастер, нужно снять переднюю панель, чтобы добраться до блока сигнализации.

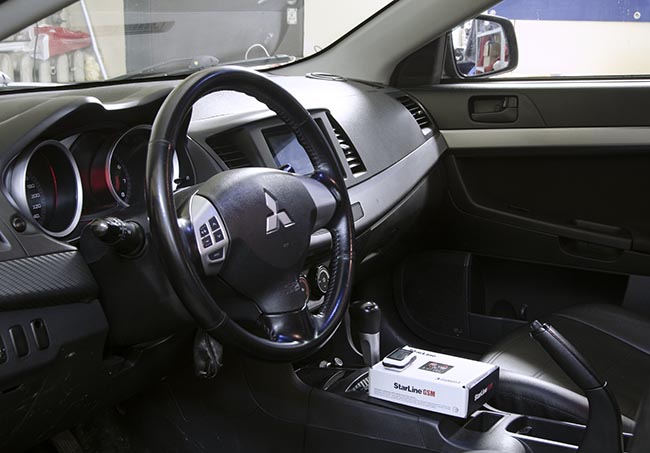

Приборная панель Mitsubishi Lancer

В Mitsubishi Lancer для этого придется снять центральную консоль, дефлекторы отопителя слева, нижний щиток панели и собственно приборную панель.

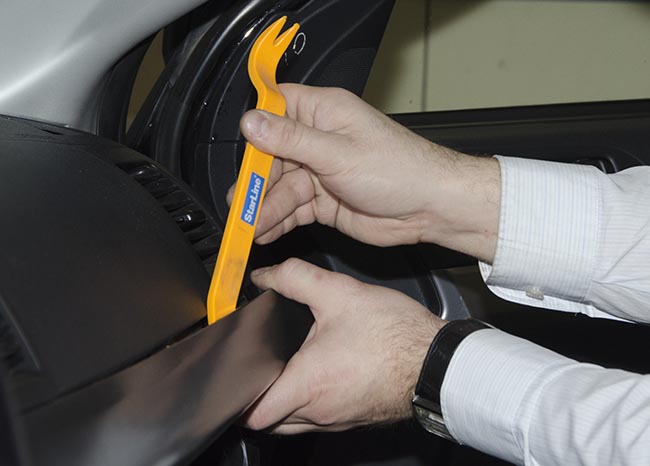

Снятие декоративной накладки панели Mitsubishi Lancer для установки GSM-модуля STARLINE

Начало разборки приборной панели Mitsubishi Lancer: снимаем декоративную накладку.

Снятие облицовки магнитолы Mitsubishi Lancer для установки GSM-модуля STARLINE

Теперь нужно снять облицовку магнитолы. Это нужно для того, чтобы снять центральную панель - она в Mitsubishi Lancer со всех сторон закреплена облицовкой.

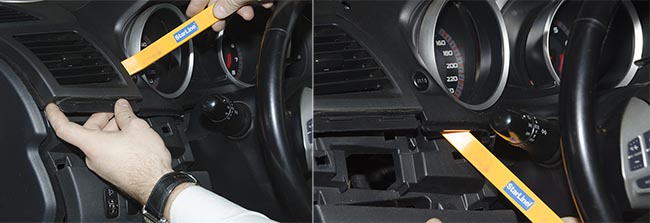

Снятие облицовки щитка приборов Mitsubishi Lancer для установки GSM-модуля STARLINE

После снятия центральной панели нужно снять облицовку щитка приборов. Для этого в Mitsubishi Lancer нужно предварительно снять дефлектор отопителя.

Отсоединение кнопки INFO на Mitsubishi Lancer для установки GSM-модуля STARLINE

Чтобы окончательно снять облицовку щитка приборов на Mitsubishi Lancer необходимо отсоединить разъем кнопки INFO.

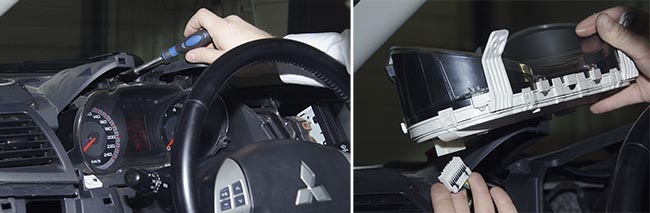

Снятие щитка приборов на Mitsubishi Lancer для установки GSM-модуля STARLINE

Теперь можно открутить щиток приборов: у Mitsubishi Lancer он держится на трех винтах. После снятия щитка приборов отсоединяем разъемы и снимаем его.

Отсоединение блока сигнализации STARLINE на Mitsubishi Lancer для установки GSM-модуля STARLINE

Теперь блок сигнализации Starline доступен. Вынимаем все разъемы и переходим на рабочий стол, где установим в него GSM модуль.

Разборка блока сигнализации STARLINE на Mitsubishi Lancer для установки GSM-модуля STARLINE

Раскрутив блок сигнализации - для этого потребуется только отвертка - раскрываем блок сигнализации Starline. Достаем центральную плату блока сигнализации Starline. После этого распаковываем собственно GSM-модуль StarLine и устанавливаем его в специальный паз на центральной плате блока сигнализации. В центральную плату GSM-модуль вставляется легко - все установочные места помечены на центральной плате, и поставить его каким-либо другим (неправильным) образом просто невозможно. Дополнительно для облегчения установки на самой плате сигнализации StarLine нарисована схема установки модуля GSM.

Установка SIM-карты в блок GSM-модуля сигнализации STARLINE

Теперь нужно установить SIM-карту, поставляющуюся в комплекте, в плату GSM-модуля Starline.

Установка GSM-модуля завершена, можно приступать к обратной сборке. Это также простой процесс: вынутую плату поставить в блок можно одним единственным, правильным способом, поэтому ошибки исключены.

Теперь в обратной последовательности нужно подключить блок сигнализации Starline обратно к разъемам и установить его на место. После этого можно собрать переднюю панель в обратном порядке, не забыв подсоединить все разъемы на место и оставив доступной кнопку программирования для программирования системы после установки GSM-модуля.

Программирование сигнализации STARLINE на Mitsubishi Lancer после установки GSM-модуля STARLINE

Для программирования системы нужно нажать кнопку программирования  семь раз, после чего включить зажигание и дождаться, пока сигнализация самостоятельно выйдет из режима программирования. С этого момента GSM-модуль StarLine прописан в сигнализации, и, если угонщик доберется до блока сигнализации и поставит свой GSM-модуль, систему снять с охраны будет все равно невозможно.

Программирование сигнализации STARLINE на Mitsubishi Lancer после установки GSM-модуля STARLINE

При этом на брелоке сигнализации StarLine появится значок «спутник» - индикация того, что в сигнализацию установлено GSM/GPS устройство.

После этого надо настроить работу сигнализации прямым звонком на SIM-карту модуля. Система должна затребовать пароль - «пароль 1» и «пароль 2». Когда пароли введены, система автоматически пришлет сообщение, свидетельствующее о начале работы охранно-телематического комплекса StarLine в полном объеме.

Теперь охранно-телематический комплекс StarLine может управляться с помощью как с мобильного телефона, интернет странички, так и с помощью мобильного приложения StarLine Телематика.

Общее время установки GSM-модуля у профессиональных установщиков сигнализаций - 20 минут.



GSM-модуль STARLINE GSM-Мастер на автомобиль Mitsubishi Lancer с предустановленной сигнализацией StarLine E90 устанавливал специалист STARLINE Андрей Маслов.

Фотографии и текст Натальи Парамоновой
