Тест комбинированных ключей на 13 мм

Еще со времен первых отечественных автомобилей у нас повелось правило иметь при себе хотя бы минимальный набор инструментов
13-й не значит худший

Еще со времен первых отечественных автомобилей у нас повелось правило иметь при себе хотя бы минимальный набор инструментов. Ремонтные мастерские были далеко не везде, да и в имеющиеся выстраивались большие очереди. В те времена каждый автолюбитель должен был иметь определенные навыки обслуживания и ремонта своего железного коня. Вот и приходилось нашим дедам и отцам подолгу возиться в гараже, устраняя мелкие неисправности. Поэтому у каждого автомобилиста имелся солидный арсенал различного ручного инструмента. Что ж, те времена прошли, сервисы теперь на каждом шагу, сделают за ваш счет все что угодно, да и любителей повозиться с техникой становится все меньше. Но привычка иметь при себе набор инструмента осталась, да и подкрутить что-нибудь не так сложно, а порой и приятно. К тому же и в дороге как-то спокойней, ведь, случись чего, не придется искать помощи у попутчиков.

И вот главный вопрос: какой инструмент выбрать? Сегодня практически все производители предлагают покупателям различные наборы инструментов, которые могут отличаться по составу и цене. Но в каждом наборе есть самый незаменимый и самый надежный помощник, а именно рожково-накидной, или, как его еще называют, комбинированный, ключ. От своих «предков» - рожковых ключей - комбинированные отличаются тем, что имеют помимо открытого зева еще и кольцевой 12‑гранный. С таким работать гораздо удобней, так как шаг перестановки на крепеже у него в два раза меньше, чем у обычного зева. К тесту именно таких ключей мы решили сегодня вернуться. Напомним, что в прошлых номерах у нас уже были тесты комбинированных ключей. Теперь мы протестируем ключи от производителей, не участвовавших в прошлых публикациях. В ходе теста попробуем разобраться, какой инструмент самый прочный, надежный, удобный. Вот состав испытуемых: «Арсенал», «Дело техники», Eastman, Kabo, Proxxon, Viking tools, Russia.

Как мы тестировали

Приведем основные критерии, от которых мы отталкивались в ходе тестирования.

Во-первых, это требования к геометрическим параметрам. Размеры гаечных ключей у нас регламентируются требованиями ГОСТ 16983‑80. Так, размер зева должен быть от +0,04 мм до +0,3 мм к номинальному значению. Кроме того, этот ГОСТ регламентирует ряд других геометрических параметров ключей. Забегая вперед, отметим, что все ключи, кроме марки «Дело техники», соответствуют заданным параметрам.

Во-вторых, требования к материалу, из которого изготовлен ключ. Он должен изготавливаться из стали 40 ХФА (ГОСТ 4543‑71) или других марок с механическими свойствами в термообработанном состоянии не ниже, чем у стали 40 ХФА.

В-третьих, технологические требования. ГОСТ 2838‑80 (переиздание 1985 г.) содержит технические требования, которые должны соблюдаться при изготовлении гаечных ключей. Так, твердость ключей с размером зева менее 36 мм должна находиться в пределах от 45,5 HRC до 51,5 HRC, при этом допускается, чтобы твердость рукоятки имела значение на 5 единиц меньше, чем нижний предел основного значения.

И последнее. ГОСТ 2838‑80 предусматривает также испытание ключей на прочность, которое заключается в приложении крутящего момента величины, соответствующей типоразмеру ключа. Для комбинированного ключа с размером зева 13 мм максимальный испытательный момент составляет для открытого зева 51,5 Н·м, для кольцевого зева 72,6 Н·м.

Испытание

Как и ранее, технические работы по испытанию ключей проводились на базе лаборатории испытания материалов и конструкций кафедры прикладной механики МГТУ им. Н. Э. Баумана квалифицированными специалистами в полном соответствии с требованиями ГОСТов и заданий редакции.

На начальном этапе были проведены измерения размеров зевов представленных на тест ключей. Полученные значения можно увидеть в приведенной таблице. Стоит отметить, что в этот раз мы не проводили измерения длин рукояток ключей, так как этот параметр напрямую не влияет на потребительские качества и является лишь эргономической характеристикой инструмента.

Измерение твердости

Твердость - один из основных параметров, характеризующих качество и технологичность изготовления ключей, кроме того, она является косвенным показателем прочности и долговечности инструмента. Недостаточная твердость указывает на плохую термообработку металла, такой ключ может попросту согнуться при приложении нагрузки. Напротив, слишком высокая твердость лишает металл упругости, под нагрузкой может произойти хрупкое разрушение ключа без пластических деформаций. Последнее опасно тем, что происходит, как правило, неожиданно и может нанести травмы.

Методов измерения твердости существует несколько, но самый распространенный - метод Роквелла. По этому методу в металл внедряется алмазный наконечник до достижения определенной нагрузки, глубина внедрения и является критерием твердости. Именно этот метод использовался в нашем тесте. Измерения проводились для каждого ключа в пяти точках: по три на открытом зеве и по две на рукоятке.

Измерение прочности

По нашей методике испытания на прочность проводятся в два этапа. На первом этапе все образцы нагружаются испытательным моментом, указанным в ГОСТе как максимальное значение нагрузки, которую должен выдержать ключ. Для открытого зева предусматривается номинальный момент 51,5 Н·м, для кольцевого - 72,6 Н·м. Величина этого момента для современного инструмента достаточно мала, и практически все образцы выдерживают ее без деформаций. После нагружения ключей номинальным моментом осматриваются их рабочие грани на предмет видимых повреждений.

Так как все образцы выдержали первый этап испытаний, были проведены испытания на прочность максимальным моментом 107,3 Н·м. Этот вид испытаний предусмотрен ГОСТ 2838‑80 для гаечных ключей группы А. Заметим, что по ГОСТу комбинированные ключи требуют соответствия по группам В и С, то есть данные требования являются умышленно завышенными и не являются обязательными с точки зрения стандарта.

На втором этапе происходит нагружение ключей до их разрушения, фиксируется разрушающий момент, производится осмотр места разрушения и анализ его причин.

При испытаниях на прочность ключ устанавливается на высокопрочную шестигранную оправку, выполненную из стали ХВГ с твердостью 58 HRC. Оправка связана с моментоизмерительным устройством. С помощью удлинительной насадки ключ нагружается в пять приемов до необходимого значения момента или разрушения

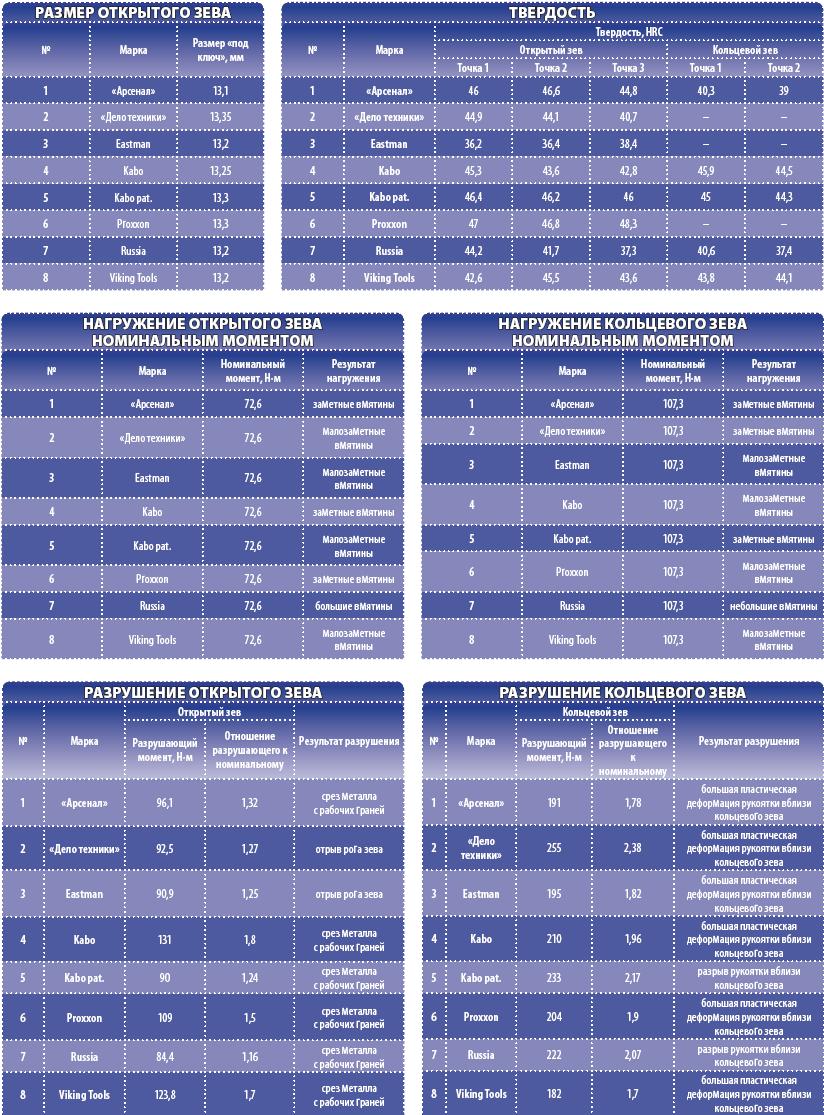

ТАБЛИЦЫ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ КОМБИНИРОВАННЫХ КЛЮЧЕЙ

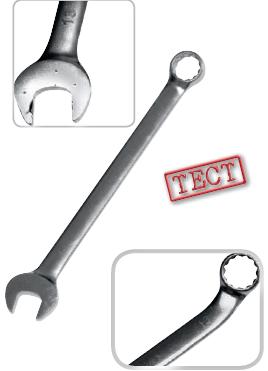

АРСЕНАЛ

Геометрия. Геометрические параметры этого ключа соответствуют требованиям ГОСТ 16983‑80. Размер зева составляет 13,1 мм, что также соответствует ГОСТу.

Твердость. Твердость этого ключа достаточно высокая, по этому параметру он находится в числе лидеров. Среднее значение твердости на открытом зеве составляет 45,7 HRC, значения твердости на рукоятке — 40,2 HRC.

Прочность. При испытаниях на прочность данный образец показал средние результаты при нагружении открытого зева. При нагружении кольцевого зева результаты оказались одними из низких. После нагружения испытательным моментом 72,6 Н·м на рабочих гранях ключа остались заметные вмятины. Момент 107,3 Н·м также оставил на гранях кольцевого зева заметные вмятины. Разрушение открытого зева у ключа «Арсенал» произошло при моменте 96,1 Н·м, при этом срезало металл с рабочих граней. Кольцевой зев дотянул до значения 191 Н·м, при этом сильно изогнуло рукоятку вблизи него.

Внешние качества. Защитно-декоративное покрытие у этого ключа слегка шероховатое, но весьма приятное на ощупь, в ходе испытаний оно не потеряло своих первоначальных качеств.

РЕЗЮМЕ

«Арсенал» — ключ с неплохими значениями твердости материала, но это не помогло ему достигнуть высоких результатов при испытании на прочность.

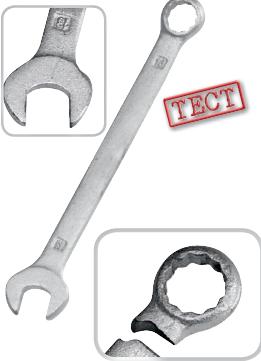

ДЕЛО ТЕХНИКИ

Геометрия. Как и у других образцов, у этого ключа основные геометрические параметры соответствуют ГОСТу, но при этом у единственного в тесте превышен размер открытого зева. Зев имеет размер 13,35 мм, что на 0,5 мм выше верхнего порога по ГОСТу. Скорее всего, этот ключ будет менее «ухватистым» для изношенных гаек.

Твердость. Твердость ключа «Дело техники» имеет средние значения, при этом значение твердости в точке 3 на открытом зеве на 5 единиц ниже значений в точках 1 и 2. Слишком большой разброс.

Прочность. После первого этапа испытаний на рабочих гранях этого ключа остались лишь малозаметные потертости, но после нагружения кольцевого зева моментом 107,3 Н·м, на его гранях остались вмятины. Разрушение открытого зева произошло при достижении момента 92,8 Н·м, при этом сорвало рог зева (хрупкое разрушение). По этому параметру ключ находится в числе аутсайдеров теста. Кольцевой зев, напротив, продемонстрировал лучший результат, изгиб рукоятки в районе зева произошел по достижении рекордного момента 255 Н·м!

Внешние качества. Защитно-декоративное покрытие у этого ключа слегка шероховатое, но весьма приятное на ощупь, в ходе испытаний оно не потеряло свих первоначальных качеств.

РЕЗЮМЕ

Не самые высокие значения твердости и большой их разброс в сочетании с неоднозначными результатами испытаний на прочность не позволяют сделать объективную оценку данного ключа.Кольцевые трещотки "ДЕЛО ТЕХНИКИ" ;Слесарный инструмент ДЕЛО ТЕХНИКИ

EASTMAN

Геометрия. Геометрические параметры соответствуют требованиям ГОСТа, фактический размер зева составляет 13,2 мм, что также соответствует ГОСТу.

Твердость. Твердость данного образца самая низкая по сравнению с другими участниками теста, среднее ее значение для открытого зева составляет 37,1 HRC. Это существенно ниже требований ГОСТа.

Прочность. Несмотря на невысокую твердость этого ключа, результатом его нагружения испытательным моментом 72,6 Н·м явились лишь малозаметные вмятины. Результат нагружения кольцевого зева моментом 107,3 Н·м, тот же — малозаметные вмятины. Разрушение открытого зева произошло при нагрузке 90,9 Н·м, у него попросту оторвало один из рогов, и это один из самых низких результатов теста. Хотя при последующем осмотре места отрыва рога выявлена неоднородность металла, на срезе видно темное пятно. Возможно, этот производственный брак и явился причиной невысокой прочности открытого зева. Об этом говорит и тот факт, что кольцевой зев, напротив, показал весьма неплохой результат: изгиб рукоятки в районе зева произошел при моменте 195 Н·м.

Внешние качества. Внешний вид ключа приятен для глаз, декоративно-защитное покрытие слегка шероховатое, плоскости открытого зева отполированы. На рукоятке имеется продольная выемка, образующая ее двутавровое сечение. Покрытие ключа при испытаниях не повредилось.

РЕЗЮМЕ

Несмотря на невысокую твердость, ключ показал неплохой результат по прочности кольцевого зева. Но наличие брака оставляет неоднозначное мнение об этом образце.Стоит отметить, что этот же ключ часто используется для обслуживания минитракторов. Все дело в его универсальности.

KABO pat.

Геометрия. Это второй представитель фирмы KABO в тесте. Так же, как и первый ключ, он имеет геометрические параметры, соответствующие ГОСТу. Размер открытого зева составляет 13,3 мм, что соответствует верхней границе допуска.

Твердость. По твердости данный образец показал самые стабильные и к тому же достаточно высокие показатели от точки к точке. Среднее значение твердости на открытом зеве составляет 46,2 HRC, при этом разница максимального и минимальногозначений всего 0,4 единицы. Твердость на рукоятке — 44,7 HRC.

Прочность. На первом этапе испытаний на прочность ключ получил лишь незначительные вмятины на обоих зевах. Это свидетельствует о высокой и стабильной твердости. Но вот на втором этапе этот образец неожиданно разочаровал, показав для открытого зева второй с конца результат по разрушающему моменту. Срез металла на гранях открытого зева произошел при моменте всего 90 Н·м. Тем удивительнее выглядит результат разрушения кольцевого зева: здесь произошел хрупкий отрыв головки зева при моменте 233 Н·м, что также является вторым результатом, но только уже с начала.

Внешние качества. Это образец имеет дорогое матово-хромовое покрытие, гладкое и очень приятное на ощупь. Покрытие в ходе теста не повредилось. Сечение рукоятки чечевицеобразное.

РЕЗЮМЕ

По субъективным параметрам внешнего вида и удобства в работе этот ключ — безусловный лидер. Но если бы прочность открытого зева была выше, сомнений в техническом превосходстве не возникло бы.

Стоит отметить, что обычно этим ключом ремонтируются автомобили с пробегом. Именно для таких работ важнее всего прочностные характеристики, так как многие винтовые соединения окислились или покрылись слоем грязи и с трудом поддаются развинчиванию.

KABO

Геометрия. Геометрические параметры этого ключа в норме, в том числе и размер зева, который составляет 13,25 мм.

Твердость. По твердости образец показал средний результат и немного не уложился в требования ГОСТа для открытого зева. Средняя твердость в первых трех точках составила 44 единицы HRC. Твердость рукоятки, напротив, самая высокая, среднее значение — 45,2 HRC.

Прочность. На первом этапе испытаний, при нагружении ключа номинальным моментом, на гранях открытого зева остались заметные вмятины, на кольцевом зеве остались малозаметные следы. Нагружение ключа до разрушения привело к срезу металла на гранях открытого зева, произошло это по достижении момента 131 Н·м. Это самый высокий результат среди представленных образцов. Для кольцевого зева разрушение было зафиксировано после сильного изгиба рукоятки в близи него, достигнутый при этом момент составил 210 Н·м, что также является очень высоким результатом.

Внешние качества. Декоративно-защитное покрытие ключа KABO слегка шероховатое, плоскости открытого зева отполированы. Материал ключа с виду напоминает металл, из которого делаются диски колесные. Покрытие при испытаниях практически не повредилось, наблюдается лишь небольшое его коробление в месте максимального изгиба рукоятки.

РЕЗЮМЕ

Ключ KABO имеет, пожалуй, самые сбалансированные характеристики. Бесспорный лидер теста.

Обзор слесарного инструмента KABO
PROXXON

Геометрия. Комбинированный ключ Proxxon соответствует требованиям ГОСТа по основным геометрическим параметрам, в том числе и по размеру зева — 13,3 мм и отлично подходит для автотюнинга. Хотя последнее значение соответствует верхней границе допуска.

Твердость. Твердость у этого образца самая высокая в тесте. Среднее ее значение для открытого зева составляет 47,7 единиц HRC. Посмотрим, как это отразилось на его прочности.

Прочность. Несмотря на высокую твердость, после первого этапа на гранях открытого зева ключа остались заметные вмятины, на кольцевом зеве, напротив, лишь слабые потертости. Как мы и ожидали, при испытаниях на разрушение ключ показал достойный результат. Так, на гранях открытого зева срезало металл при моменте 109 Н·м — это третий результат в тесте. Нагружение кольцевого зева привело к изгибу рукоятки у его основания при моменте 204 Н·м. Тоже весьма неплохой результат.

Внешние качества. Внешне ключ выполнен в строгом профессиональном дизайне, имеет слегка шероховатое покрытие, которое выдержало испытания без дефектов.

Наборы инструментов PROXXON

РЕЗЮМЕ

Ключ Proxxon имеет очень неплохие показатели по прочности и твердости, нет сомнений в том, что он прослужит вам верой и правдой долгое время.

Кстати, именно этот ключ пригодится вам, если вы решите устновить реснички на Форд Фокус. Это совсем не трудоемкая процедура, которая сможет придать вашему автомобилю уникальный вид.
VIKING TOOLS

Геометрия. Размер открытого зева этого ключа 13,2 мм, остальные геометрические параметры также в норме.

Твердость. Твердость образца во всех точках достаточно стабильна, хотя и немного не дотягивает до требований ГОСТа. Средняя твердость как открытого зева, так и рукоятки составляет 44 HRC.

Прочность. После первого этапа испытаний на рабочих гранях обоих зевов этого ключа остались малозаметные потертости. На втором этапе, при нагружении открытого зева до разрушения, ключ показал очень высокий результат — 123,8 Н·м. По достижении этого момента на рабочих поверхностях зева срезало металл. А вот кольцевой зев подвел: сильный изгиб рукоятки у его основания произошел уже при моменте 182 Н·м, это наихудший результат в тесте.

Внешние качества. Внешне ключ выглядит достаточно привлекательно, возможно, благодаря гладкому, приятному на ощупь покрытию. Покрытие нисколько не повредилось в ходе испытаний.

РЕЗЮМЕ

RUSSIA

Геометрия. Единственный в тесте ключ российского производства имеет все геометрические параметры, удовлетворяющие требованиям ГОСТа. Фактический размер зева — 13,2 мм.

Твердость. Твердость оказалась очень нестабильной, да и невысокой. Ее значение на гранях открытого зева составляет 40,8 HRC. Твердость на рукоятке — 39 HRC.

Прочность. Нагружение номинальным моментом 72,6 Н·м открытого зева оставило на его гранях большие вмятины. Причина ясна: невысокая твердость. На гранях кольцевого зева после приложения нагрузки 107,3 Н·м остались небольшие вмятины. На втором этапе испытаний, при нагружении открытого зева, ключ показал волне ожидаемый результат: срез металла с рабочих граней при моменте всего 84,4 Н·м. Это наихудший результат теста. А вот кольцевой зев, наоборот, порадовал высокой прочностью. Разрыв рукоятки у основания зева произошел при моменте 222 Н·м, что является третьим результатом в тесте.

Внешние качества. По внешнему виду российский инструмент, к сожалению, не спутаешь ни с каким другим. Грубое покрытие и нестабильная форма рукоятки, а также нечеткие отливки обозначений размера говорят сами за себя…

РЕЗЮМЕ

По большому счету, этот ключ показал не очень плохие результаты, но вот нестабильные показатели твердости, да и общее качество изготовления оставляют желать лучшего. Этот инструмент оправдывает лишь невысокая цена.

Антон ЧМИЛЬ
