Тест спутникового охранного комплекса MS-PGSM «Спутник»

И вот в последних числах 2009 года нам в руки попала новинка - система Magic Systems MS-PGSM «Спутник», которую разработчики называют не иначе как первый спутниковым иммобилайзером. Представляем тест охранного комплекса построенного не его базе.

В далекие времена мобильных телефонов за 1000$ весом в полкило начали пробиваться первые ростки совмещения автомобильных охранных комплексов с мониторингом посредством сотовой связи. Системы были суперэксклюзивные и супердорогие. Развитие технологий привело к совмещению системы сотовой связи, спутниковой GPS-навигации и охранной системы в виде специализированных диспетчерских центров, задачей которых было контролировать автомобиль и вызывать при необходимости наряд милиции. Несмотря на конкуренцию среди компаний, предлагающих спутниковые охранные комплексы, эти услуги так и не стали массовыми из-за высокой стоимости мониторинга.

Настоящим прорывом в сегменте спутниковых охранных систем стало исключение из цепочки «охранный комплекс - диспетчер - владелец» промежуточного диспетчерского центра. Теперь за все отвечает сам охранный комплекс. При этом он не только позвонит или отправит SMS пользователю при попытке взлома авто, но и передаст координаты автомобиля. К тому же стоимость владения таким охранным комплексом снизилась в сотни раз по сравнению со стандартной спутниковой системой.

Одним из пионеров создания подобных систем была российская компания Magic Systems. В своих системах она пошла дальше всех, заменив диспетчерский центр уникальным специальным интернет-сервисом на сайте www.car-online.ru.

С самого зарождения этой системы мы следили за ее развитием и тестировали практически все выходящие продукты.

Список тестов

Мобильный сервис CAR-Mobile
Независимый тест спутникового охранного комплекса Car-Online
Тест спутникового охранного комплекса MS-PGSM2
Охранный комплекс для мотоцикла на базе MS-PGSM



И вот в последних числах 2009 года нам в руки попала новинка - система Magic Systems MS-PGSM «Спутник», которую разработчики называют не иначе как первый спутниковым иммобилайзером. Он не просто информирует пользователя о том, где находится автомобиль и что с ним происходит, - комплекс сам отслеживает наличие владельца в автомобиле и автоматически блокирует двигатель при попытке несанкционированного движения. Контроль осуществляется современной радиометкой, работающей на частоте 2,4 ГГц в диалоговом режиме. При этом система Magic Systems MS-PGSM «Спутник» оснащена датчиком движения, что позволяет, например, завести двигатель на прогрев и моментально его заглушить при попытке тронуться с места. Но обо всем по порядку.

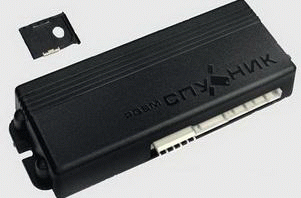

Комплект Magic Systems MS-PGSM «Спутник» включает:

- центральный блок;

- реле блокировки Magic Systems MS-RL 300;

- реле управления замком капота Magic Systems MS-RL 200;

- радиометки 2,4 ГГц (2 шт.).



Дополнительно:

- замок капота Defen.Time;

- фоторегистратор Magic Systems MS-NC485TCM;

- блок автозапуска Magic Systems MS-A4.

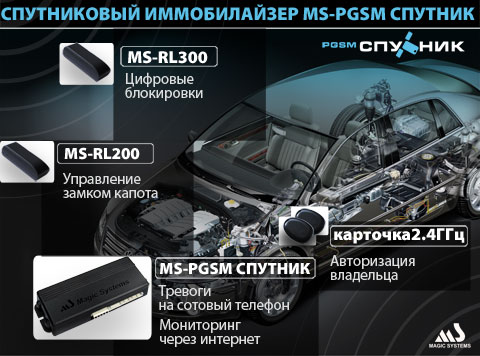

Схема основных блоков системы Magic Systems MS-PGSM «Спутник»

Схема основных блоков системы Magic Systems MS-PGSM «Спутник»

Основной комплект поставки вполне хватает, чтобы создать полноценную охранную-информационную систему высокого уровня. У него для этого все есть: нормально замкнутое реле блокировки Magic Systems MS-RL 300 с управлением по штатной проводке и цифровым кодированием управляющего сигнала; метки контроля владельца автомобиля, а также реле управления замком капота Magic Systems MS-RL 200, поскольку подразумевается, что блокируемая цепь будет находиться под капотом.

Выбор замка капота предоставлен владельцу. Мы взяли самый распространенный и надежный Defen.Time.

Как и в предыдущих моделях, Magic Systems MS-PGSM «Спутник» позволяет включать в систему до восьми фоторегистраторов Magic Systems MS-NC485TCM. Это является несомненной изюминкой системы, которой больше не у кого нет, поэтому мы не могли себе отказать в установке хотя бы одной камеры. Ну и наконец, самое новое и интересное: система получила возможность дистанционного запуска двигателя по команде с мобильного телефона, что является эксклюзивной новинкой в модельном ряду компании Magic Systems. Для реализации этого режима система дооснащается блоком автозапуска Magic Systems MS-A4.

Установка этого комплекса в специализированном сервисе займет 1-2 дня, в зависимости от марки автомобиля. Экономить деньги и ехать с установкой к дяде Васе в гаражи мы настоятельно не рекомендуем.

Метка спутникового иммобилайзера Magic Systems MS-PGSM «Спутник»

Метка спутникового иммобилайзера Magic Systems MS-PGSM «Спутник»

Режим охраны



Процессы снятия и постановки на охрану системы Magic Systems MS-PGSM «Спутник» находятся на самом высоком уровне. Почему? Да потому что законному пользователю для смены режима не нужно предпринимать никаких действий. Сел в автомобиль - система снялась с охраны, отошел от автомобиля - система перешла в режим охраны. Не нужно нажимать ни на какие кнопки или переключать секретный тумблер, как в первой системе, - все происходит автоматически. Достигается это за счет самого современного алгоритма использования радиометки для идентификации владельца.

Отдельно необходимо отметить, что раньше подобная система автоматического снятия и постановки на охрану была доступна пользователям только дорогих охранных комплексов, стоимость только оборудования которых начиналась с отметки 1000-1500$.



Как это работает?



При этом для пользователя алгоритм работы системы достаточно прост, но начинать разбираться в нем стоит с того момента, когда зажигание включено и автомобиль заведен. В этом режиме система постоянно отслеживает присутствие в поле видимости радиометки. Когда глушится двигатель и водитель выходит из автомобиля, система отслеживает, эти события выжидает минуту после того, как метка пропадает, и включает режим охраны. При этом автомобиль может быть просто открытым (например, при выгрузке вещей) или поставленным на штатную сигнализацию, это не имеет значения, авто без охраны не останется!

В режиме охраны система метку не ищет, тем самым скрывая себя от сканирования и экономя энергию. В случае, если открывается какая-либо дверь, система выжидает 15-20 секунд, во время которых ищет хозяина. Если дверь открыл пользователь с радиометкой, охрана снимается, в противном случае GSM-модуль начинает звонить по тревожным номерам (их может быть до 5), после чего скидывает информацию о тревоге на сайт. Если в системе установлены фоторегистраторы Magic Systems MS-NC485TCM, то на сайт передается и изображение с них.

Интерфейс оболочки системы www.car-online.ru

Интерфейс оболочки системы www.car-online.ru

Особенности режима охраны



В режиме охраны Magic Systems MS-PGSM «Спутник» приводит в боевую готовность свое главное оружие - цифровое реле блокировки Magic Systems MS-RL 300. В стандартной комплектации используется одно реле, но в принципе их количество не ограничено (уточнить). Это реле всегда замкнуто и позволяет в режиме охраны воспользоваться блокирующей цепью, т. е. завести двигатель. Если же охраняемый автомобиль попытается тронуться с места, встроенный в Magic Systems MS-RL 300 цифровой акселерометр это почувствует и реле разомкнет цепь. Машина остановится - цепь опять замкнется. В такие кошки-мышки оно будет играть до тех пор, пока не получит команду на снятие режима охраны. Причем команда представляет собой закодированный сигнал с уникальными номерами реле и головного блока. Без него Magic Systems MS-RL 300 с охраны не снимется. Попробуйте представить лицо потенциального угонщика при таких выкрутасах автомобиля и в вас поселиться уверенность за машину находящуюся под охраной Magic Systems MS-PGSM «Спутник» .

Дополнительным рубежом обороны служит блокиратор капота, управляемый умным цифровым реле Magic Systems MS-RL 200. Его задача - заблокировать капот в режиме охраны и позволить владельцу спокойно его открыть в штатном режиме. Поэтому система при обнаружении метки открывает блокиратор Defen.Time, а в режиме охраны закрывает, блокируя капот. При этом по звуку срабатывания замка очень легко определить, когда машина ставится на охрану, а когда снимается.



Использование метки имеет несколько главных преимуществ:

1) не нужно производить никаких действий для смены режима;

2) исключается человеческий фактор, когда водитель оставляет автомобиль без охраны по забывчивости или из-за лености (например, при кратковременной остановке);

3) поскольку система при движении следит за тем, есть водитель в машине или нет, исключается вариант угона, когда злоумышленники вытаскивают хозяина из заведенного авто.



В системах, оснащенных радиометкой, есть одна ахиллесова пята: если разрядится батарея в метке, систему нельзя будет снять с охраны. Специалисты могут рассказать много историй про то, как в сервис притаскивали на эвакуаторе «мертвую» машину, заблокированную из-за того, что у хозяина села батарейка в метке, а он про это и знать не знал...

В Magic Systems MS-PGSM «Спутник» подобная ситуация исключена: система сама контролирует заряд батареи в метки и заранее извещает владельца SMS-сообщением и сообщением на сайт www.car-online.ru, если напряжение питания снижается.



Контроль автомобиля



Теперь самое интересное - уникальная система многоступенчатого контроля владельца за автомобилем. Первая ступень, самая оперативная, - это телефонный звонок. Если система решит, что автомобиль угоняют, она звонит владельцу по основному номеру, а потом начинает обзванивать дополнительные телефоны. Если дозвониться не удалось (делается три попытки), отправляется SMS-сообщение. После чего идет передача данных о местоположении автомобиля и произошедшем на сайт www.car-online.ru.

Следующая важнейшая ступень - контроль за перемещением автомобиля, который идет постоянно. Можно смело сказать, что такого сервиса не ни у одного конкурента! Выстраивается траектория движения, фиксируются точки остановок, открывание и закрывание дверей. При этом для удобства восприятия в протокол событий выводятся только наиважнейшие сообщения, а служебные скрываются. Система самостоятельно подсчитывает путь, пройденный автомобилем (раньше такой функции не было). Для экономии трафика при долговременной стоянке система не выходит в Интернет, если ничего не случается.

Главной, уникальной! фишкой системы является возможность подключения до 8 фоторегистраторов Magic Systems MS-NC485TCM. Конечно, максимальное число камер больше подходит тем, кто любит играть в шпионов, но установить хотя бы одну скрытую камеру мы рекомендуем. К тому же в новой версии системы разрешение картинки с регистратора можно задавать SMS-командами или с сайта (640х480, 320х240,  160х120 или 80х60 пикселей). Причем на каждую из камер можно поставить свое разрешение. Конечно, наиболее оптимально было бы задавать разрешение камеры в зависимости от происходящего события, но пока это невозможно. Будем надеяться, что в следующих версиях продукта разработчики учтут такое пожелание. Кстати, чтобы избежать лишнего интернет-трафика, перед началом работы с системой следует настроить события, при наступлении которых камера будет передавать изображение. Всего их больше 70, и реагировать на их все смысла нет. Делается это на сайте, в специальной закладке, предназначенной для настройки камер.

Новинкой интерфейса системы www.car-online.ru является возможность управления Magic Systems MS-PGSM «Спутник»  через сайт. На специальной страничке пользователь может управлять камерами, встроенными реле блокировки, запускать и глушить двигатель, а также настраивать параметры автозапуска. Кажется, что еще немножко, какой то шаг и можно будет заставить двигаться авто управляя им через интернет! Но нет, это только фантазии... правда, кто его знает может в очередной версии системы появиться и такая возможность?

При работе с блоком контроля функций системы через интернет необходимо помнить о некоторых особенностях, главная из которых заключается в том, что команда, которую вы задаете на сайте, передается в машину только в момент связи модуля, установленного в автомобиле, с оболочкой www.car-online.ru. Если машина находится в движении, то связь поддерживается постоянно. Если автомобиль на стоянке и с машиной ничего не происходит, то GPRS-канал системы «засыпает», т. е. ваша команда дойдет до него только тогда, когда он «проснется». Чтобы связь была постоянной, необходимо, как и в первой версии, включать таймер для периодической связи с сайтом.

Пользователь имеет возможность дистанционно заблокировать автомобиль, послав SMS-команду (для этого необходимо знать секретный С-код). Такая команда принудительно включает все блокировки и переводит систему в режим охраны, отключая опрос метки. При этом снять систему с охраны не получится даже при наличии карточки, придется давать специальную SMS-команду. Так вот, кинул SMS и автомобиль из железного коня превратился в груду железа, ожидая когда ему хозяин не скажет заветное «Сим-Сим».

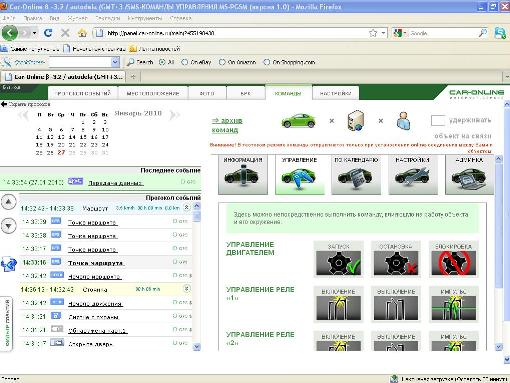

Окно управления охранной системой  через www.car-online.ru

 Окно управления охранной системой  через www.car-online.ru

Автоматический и дистанционный запуск



Современные охранные комплексы задают все более высокую планку сервисных и охранных функций. Одним из неотъемлемых свойств высококачественного комплекса является возможность автоматического и дистанционного запуска. К этой опции многие владельцы автомобилей уже привыкли и оценили ее удобство. Однако. В сегменте спутниковых сигнализаций функция автозапуска является эксклюзивной. Magic Systems MS-PGSM «Спутник» одна из немногих систем на базе которой это можно сделать.

Для этого Magic Systems MS-PGSM «Спутник»  необходимо дооснастить модулем дистанционного и автоматического запуска MS-A4. Выполнен он в отдельном корпусе, что облечет его инсталляцию, а его программирование и управление осуществляется по цифровой LAN-шине.

После установки пользователь получает возможность дистанционного запуска автомобиля SMS-командой и через интерфейс управления на сайте www.car-online.ru. Система эффективна и удобна, а использование для дистанционного запуска мобильной связи позволяет подать команду даже из поезда метро, что недоступно пользователям обыкновенных сигнализаций.

Работает система дистанционного и автоматического запуска двигателя  по стандартному алгоритму, с тремя попытками пуска. Контроль запуска производится по цепи генератора. Как при удачном, так и при неудачном запуске пользователю отправляется контрольное SMS-сообщение. Можно задать время прогрева - 10 или 20 минут. Система автозапуска работает только в режиме таймера с задаваемым пользователем периодом в 1, 2, 3, 4 или 24 часа.

Тем, кто привык пользоваться системой дистанционного запуска на базе обычной сигнализации, покажется несколько непривычным режим снятия с охраны при включенном двигателе. В обычной системе существует задержка глушения двигателя при снятии системы с охраны, необходимая для того, чтобы владелец имел время вставить ключ в замок зажигания. В MS-PGSM «Спутник» такой задержки нет. Система сразу же глушит автомобиль, причем не в момент открытия двери, а при обнаружении метки хозяина. Как следствие, автомобиль приходится заводить заново - уже ключом. По словам разработчиков, сделано это в целях безопасности, чтобы исключить движение на автомобиле с заблокированной рулевой колонкой.



РЕЗЮМЕ



ДОСТОИНСТВА: диалоговая система автоматической постановки и снятия с охраны не требующая от владельца автомобиля внимания, что значительно снижает риск угона по забывчивости. Современная радиометка на 2,4 ГГц и цифровой иммобилайзер - серьезное препятствие для угонщика. Независимый контроль за автомобилем через Интернет на уникальном ресурсе www.car-online.ru и с помощью SMS. Возможность дооснащения системы независимыми модулями, управляемыми по цифровой шине, даже после установки системы.

НЕДОСТАТКИ: своеобразный алгоритм работы дистанционного запуска при обнаружении хозяина. Задержка извещения о нештатной ситуации в зоне с неуверенным приемом GSM-сигнала.

ОБЩАЯ ОЦЕНКА: охранная система Magic Systems MS-PGSM «Спутник» оправдывает свое название спутникового иммобилайзера. Она вобрала в себя столько технических новинок и оригинальных идей, что мы в нашем тесте смогли описать в лучшем случае треть от ее функциональных возможностей. Главное, чтобы у тех, кто ставит такую систему, хватило знаний, опыта и таланта раскрыть весь охранный потенциал комплекса.
